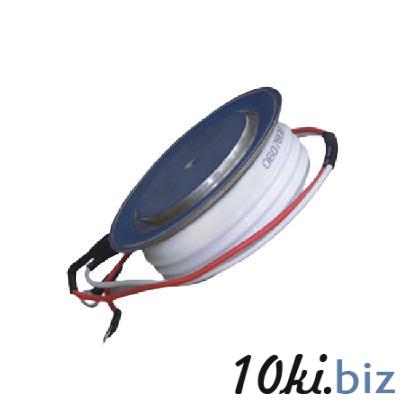

Тиристоры - Тиристор Т133-320

Описание

Тиристор Т133-320 является силовым низкочастотным таблеточным тиристором общего назначения. Он широко используется в различных силовых установках и преобразователях электроэнергии для преобразования и регулирования постоянного и переменного тока.

Основные характеристики и особенности:

• Назначение: Преобразование и регулирование постоянного и переменного тока.
• Диапазон тока: Способен работать с токами до 520 А. (При температуре корпуса 70°C)
• Диапазон напряжения: В зависимости от класса (например, Т133-320-12, Т133-320-24, Т133-320-32), повторяющееся импульсное напряжение в закрытом состоянии (UDRM/URRM) может варьироваться от 900 В до 3200 В.
• Частота: Применяется в цепях с частотой до 500 Гц.
• Тип корпуса: Таблеточный (дисковый) тип корпуса PT32. Это означает, что он имеет плоскую форму для двухстороннего охлаждения, что обеспечивает эффективный отвод тепла. Диаметр контактной поверхности составляет Ø32 мм.
• Конструкция: Изготавливается в металлокерамическом корпусе.
• Охлаждение: Для отвода тепла требуется использование охладителей (например, О232, О143, О243, О343, ОМ103, ОМ104). При монтаже необходимо соблюдать усилие сжатия и, при необходимости, использовать теплопроводящую пасту (например, КПТ-8) для обеспечения надежного теплового и электрического контакта.
• Рабочая температура: Максимальная температура перехода (Tj​) до 125 °C.
• Применение:
  • В схемах питания различных силовых установок.
  • В полупроводниковых преобразователях электроэнергии (например, для регулировки мощности и скорости электрических устройств, таких как электрические тали, приводы, двигатели).
• Особенности управления:
  • Имеет разветвленный управляющий электрод.
  • Характеризуется низкими статическими и динамическими потерями.
  • Обладает высокой устойчивостью к термическим и электрическим циклам.
• Расшифровка маркировки (пример Т133-320-16-4-2-УХЛ2):
  • Т - Тиристор
  • 1 - Порядковый номер конструктивной модификации
  • 3 - Величина диаметра корпуса (для данного случая)
  • 3 - Таблеточное исполнение корпуса
  • 320 - Верхнее значение среднего тока в открытом состоянии (амперы). Важно отметить, что это номинальный ток, а реальный средний прямой ток (IT(AV)​) зависит от температуры корпуса (например, 420 А при 85°C, 520 А при 70°C).
  • 16 - Класс устройства по значению повторяющегося обратного напряжения (например, 16-й класс соответствует 1600В).
  • 4 - Порядковый номер группы по критической скорости нарастания напряжения в закрытом состоянии (например, группа 4 - 200 В/мкс).
  • 2 - Номер группы по времени выключения (например, группа 2 - 250 мкс).
  • УХЛ2 - Код климатического исполнения (умеренный и холодный климат, категория размещения 2 – под защитой от воздействия солнца и осадков).

Тиристоры Т133-320 изготавливаются для эксплуатации в различных климатических условиях (умеренном, холодном или тропическом).
