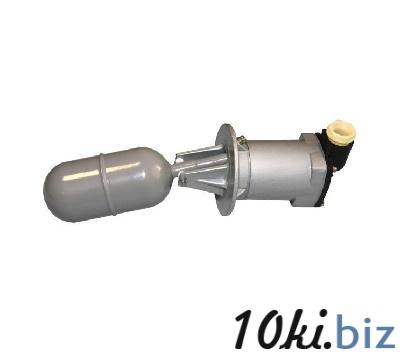

- Датчик уровня поплавковый ДПЭ-1, ДПЭ-2, ДПЭ-3

Описание

Датчики уровня ДПЭ-1, ДПЭ-2 и ДПЭ-3 представляют собой поплавковые электрические реле, предназначенные для контроля уровня жидкости в различных резервуарах. Они применяются в системах сигнализации, управления и защиты.



Основные характеристики и принцип работы



Принцип действия основан на движении поплавка по вертикальной направляющей. Когда уровень жидкости меняется, поплавок перемещается и замыкает или размыкает контакты, передавая электрический сигнал.

Эти датчики не подходят для жидкостей, которые:

• Выпадают в осадок.

• Кристаллизуются.

• Содержат ферромагнитные частицы.

• Вызывают коррозию стали 08КП и алюминиевого сплава АЛ-2.

Датчики не предназначены для использования во взрывоопасных помещениях.

---



Общие технические параметры для всех моделей (ДПЭ-1, ДПЭ-2, ДПЭ-3)



• Назначение: контроль уровня жидкости.

• Номинальное напряжение: до 220 В.

• Мощность коммутации: до 300 В·А.

• Давление рабочей среды: до 0,8 МПа (8 кгс/см²).

• Минимальная плотность среды: 0,75 г/см³ (для ДПЭ-1 и ДПЭ-2) и 0,90 г/см³ (для ДПЭ-3).

• Динамическая вязкость: до 2,4 Па·с.

• Температура контролируемой среды: от -50°C до +125°C.

• Температура окружающей среды: от -60°C до +70°C.

• Погрешность срабатывания: ±3 мм.

• Степень защиты: IP54.

• Срок службы: 12 лет.

---



Отличия между моделями



Главное различие между моделями заключается в дифференциале срабатывания и габаритных размерах, что влияет на способ их применения.



ДПЭ-1



• Дифференциал срабатывания: нерегулируемый, до 25 мм.

• Назначение: используется для точечного контроля уровня (один фиксированный уровень).

• Габаритные размеры: Ø100 x 335 мм.

• Масса: 1,1 кг.



ДПЭ-2



• Дифференциал срабатывания: регулируемый, от 60 до 250 мм.

• Назначение: предназначен для контроля уровня в заданном диапазоне, что позволяет отслеживать два уровня — минимальный и максимальный, и управлять, например, насосом.

• Габаритные размеры: Ø100 x 452 мм.

• Масса: 1,3 кг.



ДПЭ-3



• Дифференциал срабатывания: регулируемый, от 100 до 10000 мм.

• Назначение: подходит для контроля уровня в очень широком диапазоне. Часто применяется для работы с большими резервуарами.

• Габаритные размеры: Ø100 x (420+L), где L - длина стержня, L от 150 до 10050 мм.

• Масса: 2,5 кг.
