Оборудование для электроснабжения - Командоконтроллер ЭК-8203

Описание

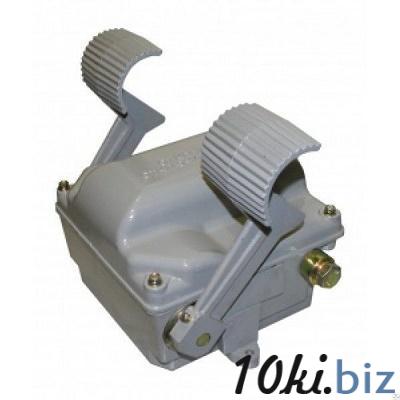

Командоконтроллер ЭК-8203 (а) является ключевым элементом для дистанционного управления электроприводами экскаваторных установок и другой промышленной техники. Это ручной аппарат, предназначенный для регулировки тока и направления вращения электродвигателей, особенно в приводах подъема и напора экскаваторов.

Основные характеристики и особенности:

• Назначение: Дистанционное управление аппаратами электротехнических устройств электроприводов экскаваторных установок, таких как ЭКГ-4,6, ЭКГ-5, Э-2503, Э-2505, а также шагающих экскаваторов ЭШ-10/70 и ЭШ-6/45. Он служит для управления приводами подъема и напора, регулируя ток путем подключения и отключения резисторов в цепи, а также изменяя направление тока, что позволяет регулировать частоту и характер вращения электродвигателей.

• Тип управления: Ручной (в отличие от ножных версий, например, ЭК-8257).

• Конструкция:

  • Имеет закрытый литой корпус, обеспечивающий степень пыле-влагозащиты IP20 (при условии закрытия отверстий для выводов).

  • Охлаждение естественное, без дополнительных устройств.

  • Состоит из комплекта контакторных элементов, которые замыкаются и размыкаются под воздействием кулачковых шайб, расположенных на валу контроллера.

  • Вал с кулачковыми шайбами, посредством рукоятки, вращается в обе стороны от нулевого положения.

  • Количество электрических цепей: 6.

  • Максимальное число положений электрических цепей: 4-0-4 (4 положения в одну сторону, 0 - нейтральное, 4 положения в другую).

• Электрические параметры:

  • Номинальное напряжение: до 500 В переменного тока (частота 50-60 Гц) и до 440 В постоянного тока.

  • Допустимый длительный ток: 16 А.

  • Максимальный ток включения: 50 А при переменном токе (до 500 В) и 25 А при постоянном токе (до 440 В).

  • Отключаемый ток: 16 А при переменном токе (до 500 В). Для постоянного тока: 2,5 А (при 110 В), 1,5 А (при 220 В), 0,5 А (при 440 В).

  • Режим работы: Повторно-кратковременный (ПВ) 40%.

• Климатическое исполнение и категория размещения: У2, УХЛ2, Т2, УХЛ4. Группа условий эксплуатации по механическим факторам – М3.

• Масса: Примерно 12 кг.

• Монтаж: Может быть установлен в произвольном положении, удобном для оперирования, однако место установки должно быть защищено от попадания воды, масла, эмульсии и т.п. Окружающая среда должна быть невзрывоопасной, не содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Расшифровка условного обозначения ЭК-8203А:

• ЭК – экскаваторный командоконтроллер.

• 8 – условное обозначение серии по конструктивному решению.

• 2 – шесть кулачковых элементов (количество электрических цепей).

• 0 – тип привода: ручной.

• 3 – порядковый номер по таблице включений.

• А – индекс модернизации (если присутствует).

Командоконтроллеры ЭК-8203 являются надежными и проверенными устройствами, широко применяемыми в тяжелой промышленности для обеспечения точного и безопасного управления мощными электроприводами.
