Оборудование для электроснабжения - Командоконтроллер ЭК-8204

Описание

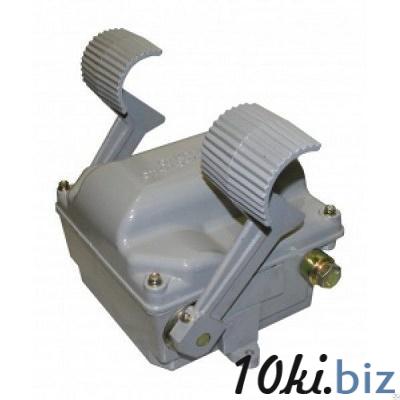

Командоконтроллер ЭК-8204 (а) является электрическим аппаратом ручного управления, предназначенным для коммутации цепей управления электроприводов. Он используется для пуска, торможения, реверсирования и регулировки частоты вращения электродвигателей, чаще всего в подъемно-транспортных механизмах.

Основные характеристики и принцип работы:

• Назначение: Управление приводами подъема, напора и тяги в экскаваторах (например, карьерных ЭКГ-5А, ЭКГ-4,6Б, Э-2503В, Э-2505В и шагающих ЭШ-6/45, ЭШ-10/70), а также в других крановых электроприводах. Он позволяет регулировать ток путем добавления или исключения резисторов из цепи, а также изменять направление прохождения тока.

• Конструкция: Прибор состоит из набора контакторных элементов. Замыкание и размыкание этих элементов происходит под воздействием кулачковых шайб, которые установлены на контроллерном валу. Вал, вместе с кулачковыми шайбами, вращается в обе стороны от нулевого положения (обычно с помощью педалей или ручки-привода), осуществляя последовательное переключение контактов.

• Режимы работы: Командоконтроллер позволяет ступенчато регулировать скорость и направление движения привода, обеспечивая точное управление оборудованием.

Технические характеристики (могут незначительно варьироваться в зависимости от конкретной модификации и производителя):

• Ток продолжительного режима: 10 А

• Включаемый ток:

  • При переменном напряжении до 500 В: 50 А

  • При постоянном напряжении до 440 В: 25 А

• Отключаемый ток:

  • При индуктивной нагрузке, переменное напряжение до 500 В: 2,5 А

  • При индуктивной нагрузке, постоянное напряжение:

    • 110 В: 1,5 А

    • 220 В: 0,5 А

    • 440 В: 0,5 А

• Масса: Около 12 кг

Применение:

Командоконтроллеры серии ЭК-8200 (включая ЭК-8204) являются ключевыми элементами систем управления электроприводами, где требуется надежное ручное управление с возможностью ступенчатой регулировки. Их высокая надежность и проверенная временем конструкция делают их востребованными в тяжелой промышленности и на горнодобывающих предприятиях.
