Реле времени - Реле ВЛ-75М

Описание

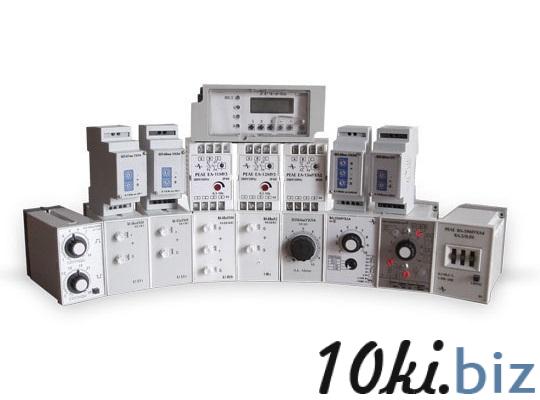

Реле времени ВЛ-75М относится к серии микропроцессорных реле. Эти реле предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, и широко применяются в схемах автоматики и защиты.

Основные характеристики и функции ВЛ-75М:

• Назначение: Однокомандное реле времени, которое срабатывает на включение при подаче управляющего сигнала и отключается через заданное время после снятия управляющего сигнала.
• Диапазон выдержек времени: Очень широкий, от 0,1 секунды до 99,9 часов. Это достигается за счет нескольких поддиапазонов, которые устанавливаются переключателями.
• Тип контактов: Обычно имеет две группы переключающих контактов (2п).
• Напряжение питания: Универсальное, AC/DC 24-220 В 50/60 Гц. Существуют также исполнения с фиксированным напряжением питания (например, AC 110, 127, 220 В).
• Потребляемая мощность: Не более 6,5 ВА (Вт).
• Длительный ток через контакты: До 4 А.
• Защита: Степень защиты кожуха IP40, клемм IP20.
• Габариты: Примерно 45х75х115 мм.
• Масса: Не более 0,3 кг.
• Индикация: Наличие светодиода на лицевой панели для сигнализации срабатывания.
• Условия эксплуатации: Климатическое исполнение УХЛ4 (для умеренного и холодного климата) и О4 (для всех макроклиматических районов на суше, кроме очень холодного, в закрытых отапливаемых помещениях). Диапазон рабочих температур от -20 до +55°С.

Принцип работы ВЛ-75М:

При подаче соответствующего напряжения питания и управляющего сигнала (обычно "сухой контакт") начинается отсчет времени. После истечения заданного интервала времени реле переключает свои выходные контакты. Особенность ВЛ-75М в том, что отсчет времени начинается с момента подачи управляющего сигнала, а отключение контактов происходит после снятия этого управляющего сигнала и отсчета заданного времени.

Схема подключения:

Конкретные схемы подключения для ВЛ-75М всегда приводятся в руководстве по эксплуатации. Как правило, на реле указываются клеммы для подключения питания (A1, A2) и управляющего сигнала (например, B1), а также выводы выходных контактов.

Важно отметить:

Реле ВЛ-75М снято с производства и заменено на более современные аналоги, такие как ВЛ-175. Новые модификации обладают улучшенными характеристиками, в том числе более широким диапазоном уставок в одном исполнении и повышенной точностью.

Если вам требуется подробная схема подключения или точные технические характеристики для конкретной модификации ВЛ-75М, рекомендуется обратиться к руководству по эксплуатации данной модели или к производителю (поставщику).
