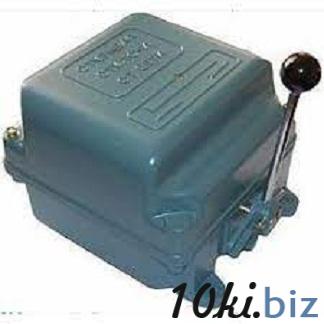

Оборудование для электроснабжения - Командоконтроллер ККТ-61, ККТ-62, ККТ-63, ККТ-65, ККТ-68

Оборудование для электроснабжения - Командоконтроллер ККТ-61, ККТ-62, ККТ-63, ККТ-65, ККТ-68
Оборудование для электроснабжения - Командоконтроллер ККТ-61, ККТ-62, ККТ-63, ККТ-65, ККТ-68

Описание

Командоконтроллеры серии ККТ-60 (ККТ-61, ККТ-62, ККТ-63, ККТ-65, ККТ-68) — это промышленные низковольтные аппараты, предназначенные для ручного управления электрическими приводами путём коммутации силовых и управляющих цепей электродвигателей. Они являются ключевым элементом в системах управления крановыми механизмами, лифтами, лебедками и другим подъемно-транспортным оборудованием.

Основное назначение и принцип работы

  • Назначение: Формирование заданной последовательности включения и выключения контактов в цепях переменного и постоянного тока. Используются для изменения скорости и направления вращения трехфазных и однофазных асинхронных двигателей с фазным ротором.

  • Принцип работы: Оператор перемещает рукоятку контроллера, которая механически воздействует на кулачковые шайбы. Эти шайбы, в свою очередь, замыкают или размыкают контакты, соответствующие выбранной ступени (позиции) управления.

⚙️ Ключевые технические характеристики (Общие для серии)

Характеристика Значение
Номинальное напряжение (AC) До 380 В
Номинальный ток До 10 А (зависит от схемы контактов)
Род тока Переменный и постоянный
Число коммутируемых цепей Варьируется от модели (например, до 12 для ККТ-61/62/63)
Рабочее положение Вертикальное, рукояткой вверх
Износостойкость механическая До 1,5 млн. циклов
Степень защиты оболочки IP20 (зависит от исполнения)

Различия в модификациях (Расшифровка серии ККТ-60)

Основное различие между моделями ККТ-61, ККТ-62, ККТ-63, ККТ-65 и ККТ-68 заключается в схеме замыкания контактов (диаграмме коммутации), количестве позиций управления и наличии нулевой фиксации. Каждая модель соответствует определенному типу привода и его функциональным требованиям:

Модель Количество коммутируемых цепей (примерно) Тип диаграммы коммутации Типовое применение
ККТ-61 До 12 Стандартная диаграмма для крановых приводов Управление подъемом, передвижением тележки.
ККТ-62 До 12 Диаграмма для управления тормозными магнитами Управление главными механизмами с тормозом.
ККТ-63 До 12 Специальная диаграмма, часто для двухскоростных двигателей Управление приводами с повышенными требованиями к точности.
ККТ-65 До 12 Для цепей с питанием через трансформатор Используется в схемах с пониженным напряжением управления.
ККТ-68 До 12 Специфическая диаграмма для вспомогательных цепей Управление освещением, сигнализацией, блокировками.

Важно: Для каждой модели ККТ существует несколько исполнений, различающихся количеством позиций (например, 3, 5 или 7) и количеством контактов (пар "замыкающий/размыкающий").

✅ Преимущества и Особенности

  • Надежность: Прочная конструкция и кулачковый механизм обеспечивают высокую механическую износостойкость в тяжелых условиях эксплуатации.

  • Универсальность: Применяются для управления приводами как переменного, так и постоянного тока.

  • Четкость переключения: Система фиксации позиций обеспечивает точный и надежный выбор ступени управления.

  • Ремонтопригодность: Контакты и кулачковый механизм легко доступны для обслуживания и замены.

  • Безопасность: Наличие нулевой позиции (0) с фиксацией гарантирует безопасное отключение привода.
