Описание

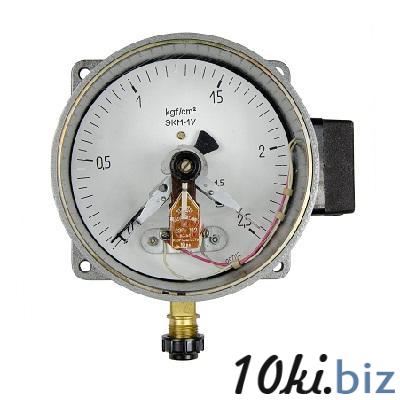

Электроконтактные манометры (ЭКМ) серий ЭКМ-1У и ЭКМ-2У – это комбинированные приборы, предназначенные не только для измерения избыточного давления, но и для управления внешними электрическими цепями. Они являются ключевыми элементами в системах автоматизации, сигнализации и блокировки технологических процессов.

Приборы могут измерять давление жидкостей, газа и пара, неагрессивных и некристаллизующихся по отношению к материалам, контактирующим со средой (обычно медные сплавы).

Основное назначение и принцип работы

Назначение: Измерение избыточного давления и выдача электрического сигнала при достижении заданных предельных значений.
Принцип работы: Прибор основан на принципе действия деформационного манометра (трубка Бурдона). При изменении давления стрелка показывает текущее значение. Электроконтактное устройство (ЭКУ), расположенное на циферблате, имеет две дополнительные стрелки-указателя, которые устанавливаются оператором на верхний (max) и нижний (min) пределы давления. При совпадении измерительной стрелки с одной из установочных стрелок, замыкается или размыкается соответствующий электрический контакт.
Область применения:
- Котлы и котельные установки.
- Компрессорные станции и пневматические системы.
- Гидравлические системы и насосные установки.
- Системы водо- и теплоснабжения.

⚙️ Технические характеристики

Характеристика	Значение
Класс точности	1,5
Диаметр корпуса (типовой)	160 мм
Степень защиты	IP40 (защита от твердых частиц более 1 мм)
Резьба присоединительного штуцера	М20х1,5 (радиальное подключение)
Рабочее напряжение контактов ЭКУ	220 В (AC или DC, 50 Гц)
Разрывная мощность контактов (омическая нагрузка)	10 ВА
Допустимая погрешность срабатывания ЭКУ	$\pm 2, 5%$ от суммы пределов измерений
Климатическое исполнение	У3 (умеренный климат, категория размещения 3)
Масса прибора	Не более 2,5 кг

Различия в диапазонах измерений (ЭКМ-1У vs ЭКМ-2У)

Манометры отличаются главным образом по своим диапазонам измерения, что определяет их применение для низкого и высокого давления.

Модель	Диапазоны измерения (кгс/см²) (типовые)	Диапазоны измерения (МПа) (типовые)
ЭКМ-1У	От 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100	От 0 до 0,1; 0,16; 0,25... до 10 МПа
ЭКМ-2У	От 0 до 160; 250; 400; 600; 1000; 1600	От 0 до 16; 25; 40... до 160 МПа

Вывод: ЭКМ-1У используется для измерения среднего и низкого давления, в то время как ЭКМ-2У предназначен для измерения высокого и сверхвысокого давления.

Условное обозначение (Типы контактов)

При заказе важно указывать требуемую схему контактов электроконтактного устройства.

Обозначение	Описание схемы контактов	Применение
III	Два размыкающих контакта (левый и правый)	Блокировка работы установки при выходе давления за пределы рабочего диапазона (при слишком высоком или слишком низком давлении).
IV	Два замыкающих контакта (левый и правый)	Сигнализация о достижении опасного диапазона (включение аварийной сигнализации при слишком высоком или слишком низком давлении).
V	Один размыкающий (левый) и один замыкающий (правый)	Управление насосом/клапаном для поддержания давления в заданном диапазоне (автоматическое включение при нижнем пределе и отключение при верхнем).
VI	Один замыкающий (левый) и один размыкающий (правый)	Обратное управление (реже используется).

✨ Преимущества

Надежность и долговечность: Конструкция, проверенная временем, известна своей устойчивостью и длительным сроком службы в промышленных условиях.
Двойная функция: Сочетание измерения и электрической коммутации в одном корпусе.
Гибкость настройки: Возможность точной установки порогов срабатывания (верхнего и нижнего) для различных технологических процессов.
Широкий диапазон давлений: Серия ЭКМ охватывает практически весь спектр рабочего давления в промышленности.
