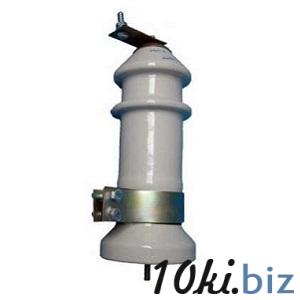

Изоляторы, разрядники - Разрядник РВО-6 (У1), РВО-10 (У1), РВН-0,5

Вентильные разрядники типов РВО-6 (У1), РВО-10 (У1) и РВН-0,5 предназначены для защиты изоляции электрооборудования переменного тока от атмосферных перенапряжений (грозовых разрядов). Эти устройства являются проверенным временем решением для обеспечения сохранности трансформаторов, двигателей и распределительных сетей.

Назначение и область применения

• РВН-0,5 У1: Предназначен для сетей с номинальным напряжением 0,5 кВ. Используется в низковольтных сетях для защиты бытового и промышленного оборудования.

• РВО-6 У1: Применяется в сетях 6 кВ. Защищает изоляцию силовых трансформаторов и вращающихся машин.

• РВО-10 У1: Самая распространенная модель для распределительных сетей 10 кВ, обеспечивающая защиту сельских и промышленных подстанций.

Исполнение У1 означает, что устройства предназначены для эксплуатации на открытом воздухе в условиях умеренного климата (диапазон температур от -45°C до +40°C).

---

Конструкция и принцип работы

Основными элементами разрядника являются:

1. Искровые промежутки: Несколько последовательно соединенных зазоров, которые пробиваются при возникновении критического напряжения.

2. Нелинейный резистор (Вилит): Изготовлен на основе карбида кремния. Его ключевая особенность — резкое падение сопротивления при протекании импульсного тока, что позволяет безопасно «сбросить» заряд в землю.

3. Герметичный корпус: Высокопрочный фарфор, защищающий внутренние элементы от влаги и загрязнений.

Принцип действия: В нормальном режиме работы искровые промежутки изолируют сеть от земли. При ударе молнии или резком скачке напряжения промежутки пробиваются, а резистор мгновенно снижает свое сопротивление, ограничивая напряжение на защищаемом объекте. После прохождения импульса сопротивление резистора возрастает, что помогает искровому промежутку погасить сопровождающий ток промышленной частоты.

---

Технические характеристики

---

Преимущества наших разрядников

• Высокая герметичность: Применение качественных уплотнителей предотвращает увлажнение вилитовых дисков, что гарантирует стабильность характеристик на протяжении всего срока службы (не менее 20 лет).

• Механическая прочность: Фарфоровый корпус устойчив к солнечной радиации, осадкам и ветровым нагрузкам.

• Простота монтажа: Легкая конструкция и стандартные крепления позволяют быстро устанавливать разрядники на опорах ЛЭП или на вводах подстанций.

• Соответствие ГОСТ: Продукция проходит строгий выходной контроль и соответствует ГОСТ 16357-83.

---

Условия эксплуатации

Для обеспечения корректной работы устройства должны соблюдаться следующие условия:

• Высота над уровнем моря: не более 1000 м.

• Окружающая среда: не должна содержать взрывоопасных газов или токопроводящей пыли в концентрациях, разрушающих фарфор.

• Отсутствие резких толчков и сильной вибрации.

Важно: Перед монтажом разрядники должны пройти проверку на герметичность и замер тока утечки согласно ПУЭ.

---
