Промышленные тепловентиляторы - Вентилятор ВЕНТС ОВ 4Д 550, ОВК 4Д 550

Описание

Вентиляторы ВЕНТС ОВ 4Д 550 и ВЕНТС ОВК 4Д 550 являются осевыми (аксиальными) вентиляторами низкого давления, предназначенными для использования в приточно-вытяжных системах вентиляции различных помещений, где требуется большой объем перемещаемого воздуха при относительно низком системном сопротивлении. Они также могут применяться для прямого выброса воздуха или создания подпора в системах дымоудаления, а также для охлаждения и обдува компрессорно-конденсаторных блоков и циркуляции воздуха в сушильных камерах.

Практически все технические характеристики и конструктивные особенности моделей ОВ 4Д 550 и ОВК 4Д 550 идентичны, за исключением формы монтажной пластины:

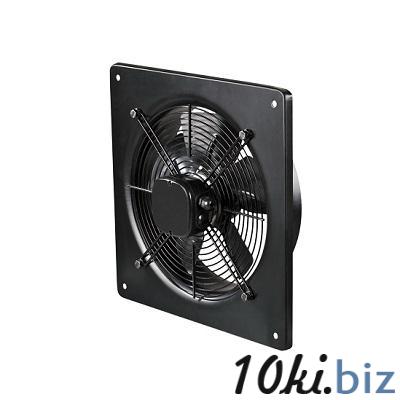

• ВЕНТС ОВ 4Д 550 имеет квадратную монтажную пластину.

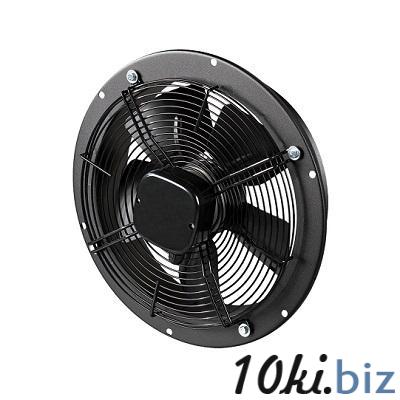

• ВЕНТС ОВК 4Д 550 имеет круглую монтажную пластину.



Общее описание и характеристики:



Применение:

• Приточная и вытяжная вентиляция общественных и промышленных помещений.

• Обдув и охлаждение компрессорно-конденсаторных блоков.

• Циркуляция воздуха в сушильных камерах.

• Общая вентиляция птицефабрик, свинарников и других сельскохозяйственных объектов.

• Возможно использование в противопожарных системах (для подпора).

Конструкция:

• Корпус и крыльчатка: Изготовлены из стали с полимерно-порошковым покрытием, что обеспечивает долговечность и устойчивость к коррозии.

• Монтаж: Настенный, крепление осуществляется к наружной стене с помощью квадратной (для ОВ) или круглой (для ОВК) монтажной пластины.

• Двигатель: Четырехполюсный асинхронный двигатель в трехфазном исполнении с внешним ротором. Оснащен встроенной тепловой защитой с автоматическим перезапуском. Использование подшипников качения обеспечивает длительный срок службы (до 40 000 часов).

• Клеммная коробка: Имеет шнур для выносного подключения.

• Защита двигателя: Класс защиты IP 44.

• Общая защита (вентилятора): Класс защиты IP 24.

Технические характеристики (для обеих моделей):

• Напряжение сети: 380-400 В

• Частота тока: 50 Гц

• Сила тока: 1.5 А

• Количество полюсов: 4

• Частота вращения: 1350 об/мин

• Потребляемая мощность: 750 Вт

• Производительность (макс.): 9700 м³/ч

• Давление (макс.): 170 Па (для ОВ 4Д 550, у ОВК также схожие параметры)

• Уровень шума (на расстоянии 3 м): 64 дБ(А) (некоторые источники указывают 73 дБ(А), но большинство данных склоняется к 64 дБ(А))

• Температура перемещаемого воздуха: от -30°С до +60°С

• Диаметр крыльчатки (размер патрубка): 550 мм

• Масса: ~16.5 - 16.6 кг

Габаритные и присоединительные размеры (ВЕНТС ОВ 4Д 550, ВЕНТС ОВК 4Д 550):

• ØD (диаметр отверстия для монтажа): 570 мм

• B (ширина/диаметр монтажной пластины): 725 мм (для ОВ), ~710 мм (для ОВК)

• B1 (расстояние между крепежными отверстиями, для ОВ): 675 мм

• d (диаметр крепежных отверстий): 11 мм (для ОВ), 13 мм (для некоторых версий ОВ)

• L (глубина вентилятора): 280 мм (для ОВ), ~260 мм (для ОВК)

Регулирование скорости: Скорость вращения вентиляторов может регулироваться плавно или ступенчато при использовании дополнительных внешних тиристорных или автотрансформаторных регуляторов.

Эти вентиляторы производства компании "ВЕНТС" (Украина) зарекомендовали себя как надежные, доступные по цене и экономичные в своем классе, соответствующие строгим мировым стандартам качества.
