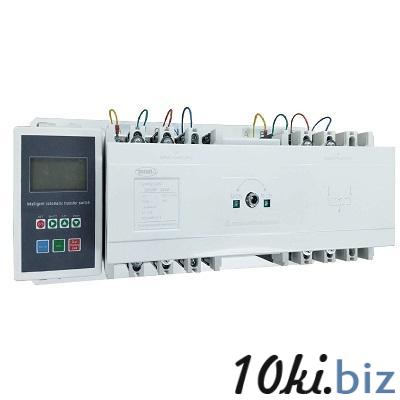

Рубильники - Устройство автоматического ввода резерва TSMQ2 4P 100A

Описание

Устройство автоматического ввода резерва (АВР) TSMQ2 4P 100A является важным компонентом для обеспечения бесперебойного электроснабжения в различных объектах, от жилых домов до промышленных предприятий. Оно предназначено для автоматического переключения нагрузки с основного источника питания на резервный (например, генератор или другой фидер) в случае сбоя основного источника, и обратно при восстановлении основного питания.

Основные характеристики и назначение:

• Тип устройства: Автоматический ввод резерва (АВР).

• Модель: TSMQ2 (могут быть небольшие вариации в названии у разных производителей, например, TSMQ1, ATS-100A-4P-i, но общие характеристики схожи).

• Количество полюсов (P): 4P (4-полюсный) - подходит для трехфазных систем с нейтралью.

• Номинальный ток (A): 100A (Ампер) - максимальный ток, который устройство может безопасно пропускать в длительном режиме.

• Применение: Используется для обеспечения постоянного электроснабжения цепей, когда основное питание внезапно пропадает. Подходит для систем с частотой 50/60 Гц.

• Класс переключателя: PC-класс (PC-class) - это означает, что устройство способно замыкать и выдерживать токи короткого замыкания, но не предназначено для их размыкания.

Технические параметры:

• Номинальное рабочее напряжение (Ue): 400 В переменного тока (AC) при 50/60 Гц (для 4-полюсных моделей). Для 2-полюсных может быть 230/240 В AC.

• Номинальное изоляционное напряжение (Ui): От 500 В до 800 В AC (в зависимости от конкретной модели и производителя).

• Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ - 8 кВ.

• Номинальный кратковременно выдерживаемый ток (Icw): Обычно 5 кА в течение 0.1 с, но может достигать 9 кА/5 кА (0.1с/1с) для некоторых моделей.

• Категория использования: AC-33B или AC-33iB (для коммутации смешанных нагрузок с двигателями и резистивными нагрузками).

• Время переключения (Conversion Time): Обычно менее 50 мс (некоторые источники указывают <30 мс или до 0.5 с). Это означает очень быстрое переключение между источниками.

• Механическая износостойкость: От 5000 до 8000 циклов.

• Электрическая износостойкость: От 2000 до 2500 циклов.

• Температура окружающей среды для работы: От -25 °C до +70 °C (среднее значение за 24 часа не более +35 °C).

• Степень защиты (IP): IP40 (со стороны передней панели в автоматическом режиме) и IP20 (внутри корпуса в ручном режиме).

Функциональные особенности:

• Режимы работы:

  • Автоматический (Auto): Устройство автоматически отслеживает состояние основного и резервного источников питания и переключает нагрузку.

  • Ручной (Manual): Позволяет оператору вручную переключать источники с помощью переключателя.

• Механическая и электрическая блокировка: Обеспечивает безопасное переключение, предотвращая одновременное подключение обоих источников питания к нагрузке.

• Индикация: Светодиодные индикаторы на передней панели показывают доступность основного и резервного питания, а также текущее положение переключателя. Некоторые модели могут иметь ЖК-дисплей для отображения фазных напряжений и более детальной информации.

• Настраиваемые параметры (для моделей с контроллером/дисплеем):

  • Пороги напряжения для переключения (например, при понижении или повышении напряжения).

  • Задержки времени переключения (Transfer delay time).

  • Задержки времени восстановления (Recovery delay time).

  • Задержки запуска генератора (Generator start delay time).

• Входы и выходы:

  • Контроль пожарной связи (Fire linkage control).

  • Дистанционный запуск генератора (Generator remote start).

  • Выходы для внешних индикаторов.

  • Вспомогательные контакты.

  • Иногда предусмотрен интерфейс RS485 для связи.

• Монтаж: Монтаж на DIN-рейку или на монтажную плату.

• Компактность: Отличается небольшим объемом, быстрым временем реакции, надежностью преобразования, удобством установки и долгим сроком службы.

• Конструкция: Часто имеет двухпозиционную (I-0-II) или трехпозиционную структуру контактов (Основной - Выключен - Резервный).

Дополнительные детали:

• Производители: Устройства под маркировкой TSMQ2 могут производиться различными компаниями, такими как TOSUNlux, TOMZN, Aisikai и другие, часто из Китая. Поэтому могут быть незначительные различия в дизайне, точности характеристик и функционале между моделями разных производителей.

• Комплектация: Обычно включает сам переключатель АВР. Некоторые модели могут поставляться с выносным дисплеем.

• Сертификация: Часто имеют сертификаты CE, CB, CCC.

Принцип работы (общее описание):

1. Мониторинг: Устройство постоянно контролирует наличие и качество напряжения на основном источнике питания.

2. Сбой основного питания: При обнаружении сбоя (например, пропадание напряжения, выход напряжения за пределы заданных порогов) на основном источнике, АВР запускает таймер задержки.

3. Запуск резервного источника (если применимо): После отсчета задержки, если сбой подтверждается, АВР может отправить сигнал на запуск резервного генератора (если он предусмотрен в системе).

4. Переключение на резерв: Когда резервный источник готов и его параметры соответствуют норме (напряжение, частота), АВР переключает нагрузку с основного источника на резервный.

5. Восстановление основного питания: При восстановлении основного источника питания до заданных параметров, АВР ждет определенное время (задержка на восстановление).

6. Возврат на основной: После отсчета задержки, АВР переключает нагрузку обратно на основной источник и может отправить сигнал на остановку генератора (если это предусмотрено).

Устройство автоматического ввода резерва TSMQ2 4P 100A - это надежное и функциональное решение для обеспечения непрерывности электроснабжения, особенно в критически важных объектах, где даже кратковременное отключение электроэнергии недопустимо.
