Реле напряжения - Реле контроля напряжения и тока TDP2-3 63А 3NO (380В)

Описание

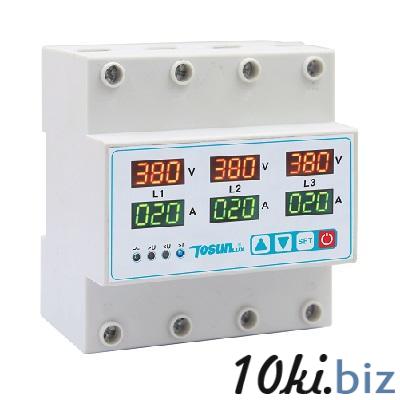

Реле контроля напряжения и тока TDP2-3 63А 3NO (380В) — это многофункциональное защитное устройство, разработанное для постоянного мониторинга параметров трехфазной электрической сети (380В) и автоматического отключения нагрузки при выходе этих параметров за установленные пределы. Оно обеспечивает комплексную защиту подключенного оборудования и электропроводки.

Полное описание и функции:

Назначение: Основное назначение реле TDP2-3 - защита электрооборудования от повреждений, вызванных:

• Повышенным напряжением (перенапряжением): Когда напряжение в сети становится слишком высоким.

• Пониженным напряжением (недонапряжением): Когда напряжение падает ниже допустимого уровня.

• Перегрузкой по току: Когда потребляемый ток превышает установленное максимальное значение (защита от перегрузки и короткого замыкания).

• Асимметрией фаз: Значительное различие напряжений между фазами.

• Пропаданием (обрывом) фазы: Полное отсутствие напряжения на одной или нескольких фазах.

• Нарушением чередования фаз (для некоторых моделей): Неправильный порядок следования фаз, что критично для некоторых двигателей.

Основные характеристики:

• Модель: TDP2-3 (или схожие названия, например, TOMZN TOVPD3-63VA, Sinotimer STVP-932), 63А

• Тип сети: Трехфазная, 380В AC (обычно подразумевается 3 фазы + N, 4-х проводная система, но устройство может быть 3-х или 4-х полюсным).

• Номинальный ток: 63 А. Это максимальный ток, который устройство может коммутировать без повреждения.

• Контакты: 3NO (3 нормально открытых контакта). Это означает, что при нормальных условиях контакты замкнуты (подают питание на нагрузку), а при срабатывании защиты размыкаются, отключая нагрузку.

• Монтаж: На DIN-рейку.

Функциональные возможности и настраиваемые параметры:

1. Контроль напряжения:

   • Защита от перенапряжения: Пользователь устанавливает верхний порог напряжения. При превышении этого порога реле отключает нагрузку. Также может быть установлен порог для восстановления напряжения.

   • Защита от пониженного напряжения: Пользователь устанавливает нижний порог напряжения. При падении напряжения ниже этого порога реле отключает нагрузку. Также может быть установлен порог для восстановления напряжения.

   • Диапазон регулировки: Обычно широкий, например, для 380В сети:

     • Повышенное напряжение: 230-300В (для фазного), или 390-500В (для линейного) с возможностью отключения функции.

     • Пониженное напряжение: 140-210В (для фазного), или 260-370В (для линейного) с возможностью отключения функции.

   • Асимметрия фаз: Мониторинг дисбаланса напряжений между фазами.

   • Пропадание фазы: Обнаружение обрыва любой из фаз.

   • Чередование фаз (для некоторых моделей): Защита от неправильного порядка следования фаз.

2. Контроль тока:

   • Защита от перегрузки по току: Пользователь устанавливает максимальный допустимый ток (например, от 3А до 63А). При превышении этого значения реле отключает нагрузку, предотвращая перегрев кабелей и повреждение оборудования.

   • Защита от короткого замыкания: При резком и значительном росте тока (характерном для КЗ) реле мгновенно отключает цепь.

3. Временные задержки:

   • Время срабатывания: Настраиваемая задержка перед отключением при превышении/понижении напряжения или тока (например, 0.1-30 секунд). Это предотвращает ложные срабатывания от кратковременных скачков.

   • Время автоматического восстановления (задержка повторного включения): После устранения неисправности (например, возврата напряжения в норму), реле не сразу включает нагрузку, а выжидает установленное время (например, 1-500 секунд). Это позволяет стабилизироваться сети или перезапуститься оборудованию.

   • Задержка первого включения: Задержка перед подачей напряжения на нагрузку при первом подключении реле (полезно для систем с генератором или оборудованием, требующим задержки перед стартом).

4. Индикация и отображение:

   • Цифровой дисплей: Отображает текущие значения напряжения (пофазно) и тока (пофазно), что фактически превращает устройство в вольтметр и амперметр.

   • Индикаторы состояния: Светодиодные индикаторы, показывающие наличие напряжения на каждой фазе, состояние реле (включено/отключено), и тип сработавшей защиты.

5. Дополнительные функции:

   • Автоматическое восстановление: После нормализации параметров сети устройство автоматически восстанавливает подачу питания.

   • Ручной режим (для некоторых моделей): Возможность ручного включения/отключения.

   • Память ошибок: Сохранение информации о последних срабатываниях (тип аварии, значение параметра).

   • Сброс до заводских настроек: Возможность вернуть все параметры к предустановленным значениям.

   • Калибровка напряжения/тока: Некоторые модели позволяют корректировать показания измерений для повышения точности.

Принцип работы:

Реле TDP2-3 постоянно измеряет параметры напряжения и тока на всех трех фазах. Встроенный микроконтроллер сравнивает измеренные значения с заданными пользователем порогами.

• Если любой из контролируемых параметров (напряжение, ток, асимметрия фаз, отсутствие фазы) выходит за установленные пределы, контроллер инициирует процесс отключения.

• После истечения установленной задержки срабатывания, реле размыкает свои контакты 3NO, полностью обесточивая подключенную нагрузку.

• На дисплее отображается причина отключения или текущее аварийное состояние.

• Когда параметры сети возвращаются в норму и остаются в пределах дольше, чем установленная задержка восстановления, реле автоматически замыкает контакты, восстанавливая подачу питания на нагрузку.

Преимущества:

• Комплексная защита электроустановок и оборудования.

• Автоматическое восстановление работы.

• Настраиваемые параметры для адаптации к различным условиям.

• Встроенный вольтметр и амперметр для удобства мониторинга.

• Компактное модульное исполнение для монтажа на DIN-рейку.

Применение:

Реле TDP2-3 63А идеально подходит для защиты:

• Трехфазных двигателей и насосов.

• Промышленных и бытовых электроустановок.

• Систем вентиляции и кондиционирования.

• Отопительных систем.

• Офисного оборудования.

• Любых других трехфазных потребителей, требующих надежной защиты и контроля параметров сети.

Перед использованием всегда рекомендуется ознакомиться с инструкцией конкретного производителя, так как функционал и особенности настройки могут немного отличаться между различными моделями и брендами.
