Описание

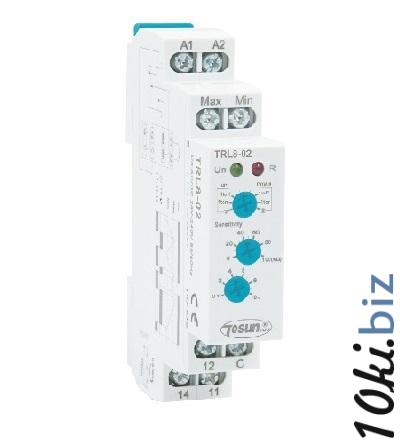

Реле контроля уровня жидкости TRL8-02 AC240/DC24 (5-100kOm) от TOSUNlux - это специализированное устройство, предназначенное для автоматического управления насосами, клапанами или сигнализацией на основе контроля уровня токопроводящих жидкостей в различных емкостях.

Основные характеристики и назначение:

• Назначение: Контроль и поддержание заданного уровня жидкости в колодцах, бассейнах, резервуарах, накопительных баках и других емкостях.

• Принцип действия: Основан на измерении электрического сопротивления между электродами (датчиками уровня) и общим (контрольным) электродом. Когда жидкость замыкает цепь между электродами, сопротивление падает, и реле срабатывает.

• Тип: Реле контроля уровня жидкости.

• Модель: TRL8-02.

• Напряжение питания: Широкий диапазон AC/DC 24-240В. Это позволяет использовать реле в различных системах управления, как с низковольтным постоянным током, так и с стандартным сетевым напряжением.

• Диапазон чувствительности: Регулируемый, от 5 кОм до 100 кОм. Чувствительность определяет, при каком сопротивлении (т.е., при какой проводимости жидкости) реле будет срабатывать. Это важно для различных типов жидкостей (например, дистиллированная вода имеет очень низкую проводимость, а соленая вода - высокую).

Подробное описание функций и особенностей:

1. Конфигурации работы (выбор режимов):

   • 2-уровневый режим управления: Позволяет контролировать минимальный и максимальный уровень жидкости. Например, для автоматического включения насоса при достижении нижнего уровня и его отключения при достижении верхнего уровня (режим "заполнение", PUMP UP). Или наоборот, для откачки воды (режим "осушение", PUMP DOWN).

   • 1-уровневый режим контроля: Используется для контроля одного заданного уровня. Например, для сигнализации о достижении критического уровня или для запуска/остановки процесса при пересечении этого уровня.

   • Выбор функции PUMP UP (наполнение) / PUMP DOWN (осушение): Реле имеет возможность выбора логики работы – либо для поддержания заполненности емкости (долив), либо для ее осушения (откачка).

2. Электроды (датчики уровня):

   • Для работы реле требуются отдельные электроды, которые погружаются в жидкость. Обычно это три электрода:

     • MIN (минимальный уровень): Устанавливается на уровне, при котором должен включиться насос (для наполнения) или выключиться (для осушения).

     • MAX (максимальный уровень): Устанавливается на уровне, при котором должен выключиться насос (для наполнения) или включиться (для осушения).

     • COM (общий/контрольный): Самый длинный электрод, который всегда должен быть погружен в жидкость и служит "землей" для измерения сопротивления.

   • Электроды должны быть изолированы друг от друга и от стенок емкости.

3. Регулировка чувствительности:

   • Осуществляется потенциометром на передней панели реле в диапазоне от 5 кОм до 100 кОм.

   • Позволяет настроить реле на работу с жидкостями различной проводимости (например, чистая вода, сточные воды, молоко, химические растворы). Чем ниже проводимость жидкости, тем меньше должно быть установленное значение чувствительности (меньше сопротивление, при котором сработает реле).

4. Гальваническая развязка:

   • Напряжение питания гальванически развязано от цепей электродов и выходных контактов. Это повышает безопасность использования и защищает реле от повреждений в случае утечки тока в контролируемой среде.

5. Выходные контакты:

   • Как правило, реле имеет 1 переключающий контакт (1SPDT - Single Pole Double Throw: 1 нормально открытый (NO) и 1 нормально закрытый (NC)).

   • Номинальный ток коммутации: обычно 10А (AC1) при 250В AC. Это позволяет напрямую управлять насосами небольшой мощности или использовать реле как промежуточное для управления более мощными контакторами.

6. Индикация:

   • Светодиод (LED) на передней панели отображает состояние реле (наличие питания, состояние выходного реле).

7. Конструкция и монтаж:

   • Модульное исполнение: ширина 1 модуль (18 мм), что позволяет экономить место в электрощитке.

   • Монтаж: на стандартную DIN-рейку (EN/IEC 60715).

8. Дополнительные возможности (могут варьироваться):

   • Задержка времени на выходе: Некоторые модели могут иметь регулируемую задержку времени на срабатывание выходного реле, чтобы избежать ложных срабатываний из-за волн или кратковременных изменений уровня.

Применение TRL8-02:

• Автоматическое поддержание уровня в баках: Например, для дозирования воды в системах полива или поддержания уровня в системах отопления.

• Защита насосов от "сухого хода": Если уровень жидкости падает ниже минимального (для насоса, который качает воду из резервуара), реле отключает насос, предотвращая его поломку.

• Контроль заполнения/опорожнения резервуаров: Автоматическое включение/выключение насосов для наполнения или осушения емкостей.

• Сигнализация: Подача звукового или светового сигнала при достижении критических уровней жидкости.

• Системы водоснабжения и канализации: Автоматизация работы насосных станций.

Реле TRL8-02 является гибким, надежным и безопасным решением для автоматизации процессов, связанных с контролем уровня токопроводящих жидкостей в различных промышленных и бытовых применениях.
