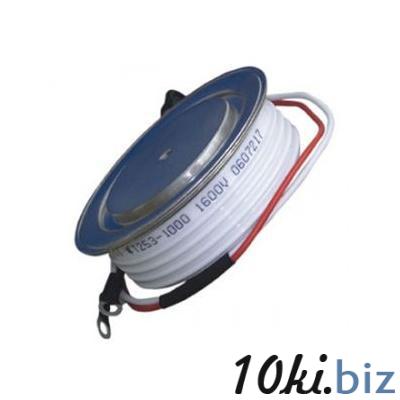

Тиристоры - Тиристор Т253-1000

Описание

Тиристор Т253-1000 — это мощный низкочастотный силовой тиристор таблеточной (дисковой) конструкции общего назначения. Он предназначен для применения в самых ответственных и мощных преобразовательных устройствах, где требуется надежное и высокоэффективное управление очень большими токами и высокими напряжениями в цепях постоянного и переменного тока.

Основные характеристики и особенности

Назначение: Преобразование и регулирование постоянного и переменного тока. Применяется в таких системах, как промышленные выпрямители, мощные регуляторы напряжения и мощности, электроприводы постоянного и переменного тока для тяжелой промышленности, системы возбуждения крупных генераторов, инверторы, а также в оборудовании для электродуговых печей и сварочных аппаратов.
Номинальный средний ток в открытом состоянии ( $I_{T (A V)}$ ): 1000 А. Это номинальное значение, которое, как и у других силовых тиристоров, сильно зависит от условий охлаждения и температуры корпуса. Например, при температуре корпуса 85°C его средний прямой ток может достигать 1090 А, а при 70°C — до 1360 А.
Диапазон напряжения: Повторяющееся импульсное напряжение в закрытом состоянии ( $U_{D RM} / U_{RRM}$ ) варьируется в широких пределах, от 1000 В до 2800 В, в зависимости от класса тиристора (например, Т253-1000-10 - 1000В, Т253-1000-18 - 1800В, Т253-1000-24 - 2400В, Т253-1000-28 - 2800В).
Рабочая частота: Предназначен для работы в цепях с частотой до 500 Гц.
Тип корпуса: Таблеточный (дисковый) тип корпуса PT53. Эта конструкция является ключевой для данного тиристора, так как она обеспечивает двухстороннее охлаждение. Это позволяет эффективно отводить значительное количество тепла, выделяемого при работе с такими высокими токами.
- Диаметр контактной поверхности: Ø51 мм.
- Габаритные размеры: Ø75 мм (диаметр) х 26 мм (высота).
- Масса: не более 550 г.
Материал корпуса: Герметичный металлокерамический корпус, который обеспечивает надёжную изоляцию и защиту полупроводникового элемента от механических повреждений и воздействия окружающей среды.
Охлаждение: Требует обязательного принудительного охлаждения (воздушного или жидкостного) с использованием специализированных охладителей (например, О153, О253 для воздушного охлаждения, ОМ106 для жидкостного). При монтаже крайне важно обеспечить плотный и надёжный тепловой и электрический контакт между тиристором и охладителем, строго соблюдая усилие сжатия, указанное в технической документации (обычно в районе 22 кН), и применяя высококачественную теплопроводящую пасту (например, КПТ-8) для улучшения теплоотвода.
Рабочая температура: Максимальная температура перехода ( $T_{j}$ ) до 125 °C. Допустимая температура окружающей среды: от -60 °C до +50 °C.
Особенности управления и параметры:
- Критическая скорость нарастания напряжения в закрытом состоянии ( $d V_{D} / d t$ ): Высокие значения, до 1600 В/мкс, что обеспечивает отличную устойчивость к импульсным перенапряжениям и помехам.
- Критическая скорость нарастания тока в открытом состоянии ( $d I_{T} / d t$ ): Высокие значения, до 200 А/мкс, гарантируя стабильность при быстром нарастании тока при включении.
- Время выключения ( $t_{q}$ ): Варьируется в зависимости от группы (например, 250 мкс, 320 мкс, 400 мкс, 500 мкс), что влияет на частотные характеристики и быстродействие устройства.
- Низкие статические и динамические потери, что способствует повышению общего КПД преобразовательных систем и снижению тепловыделения.
- Высокая устойчивость к термическим и электрическим циклам, обеспечивающая долгий срок службы даже в жёстких условиях эксплуатации.
- Обладает разветвленным управляющим электродом и внутренним усилением сигнала управления, что упрощает управление.
- Имеет малый разброс параметров (например, $Q_{RR}$ и $V_{TM}$ ) для последовательного и параллельного соединений, что упрощает проектирование мощных схем.

Расшифровка маркировки (пример: Т253-1000-24-4-2-УХЛ2)

Т - Тиристор низкочастотный.
2 - Порядковый номер модификации (может указывать на определённые конструктивные особенности или технологические изменения в серии).
5 - Условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89 (диаметр корпуса, связанный с PT53).
3 - Условное обозначение конструктивного исполнения по диаметру корпуса (таблеточный).
1000 - Максимально допустимый средний ток в открытом состоянии (амперы).
24 - Класс по повторяющемуся импульсному напряжению в закрытом состоянии (24-й класс соответствует 2400 В).
4 - Порядковый номер группы по критической скорости нарастания напряжения в закрытом состоянии (например, 200 В/мкс, 500 В/мкс, 1000 В/мкс, 1600 В/мкс).
2 - Номер группы по времени выключения (например, 250 мкс, 320 мкс, 400 мкс, 500 мкс).
УХЛ2 - Климатическое исполнение (умеренный и холодный климат, категория размещения 2 – под защитой от воздействия солнца и осадков).

Тиристоры Т253-1000 являются критически важными компонентами в мощной преобразовательной технике благодаря их способности управлять чрезвычайно большими токами и напряжениями, высокой надёжности и эффективной конструкции, предназначенной для интенсивного отвода тепла.
