Устройства обработки звукового сигнала - Активный трехполосный фильтр
Описание

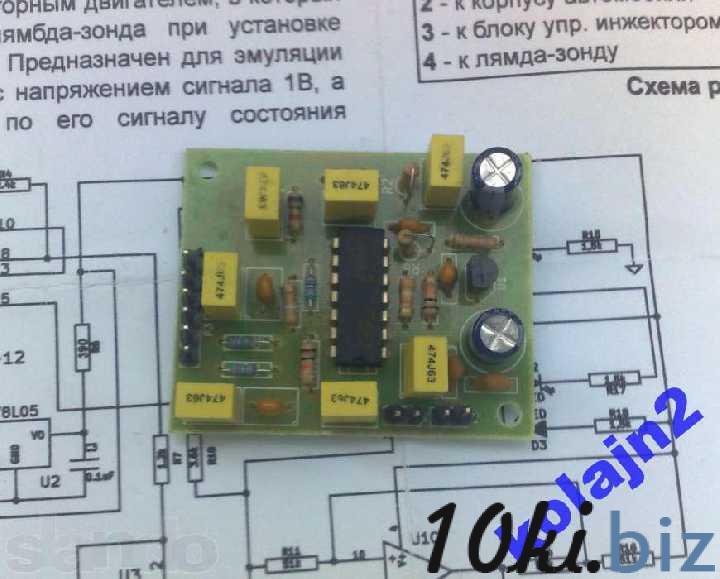

Данный радиоконструктор позволит вам собрать устройство, которое представляет собой комплект активных фильтров для построения высококачественных трехполосных усилителей низкой частоты и обладает незначительным уровнем собственных шумов, габаритами, а так же работающий в широком диапазоне питающих напряжений.
Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы.
Технические характеристики:
Напряжение питания.12-30В;
Ток потребления.10мА;
НЧ фильтр
Усиление в полосе пропускания. 0дБ;
Затухание вне полосы пропускания - 12дБ/окт;
Частота среза.300Гц;
ВЧ фильтр
Усиление в полосе пропускания.0дБ;
Затухание вне полосы пропускания - 12дБ/окт;
Частота среза.3кГц;
СЧ фильтр
Усиление в полосе пропускания.0дБ;
Затухание вне полосы пропускания - 6дБ/окт;
Нижняя частота среза.300Гц;
Верхняя частота среза.3кГц;
Описание схемы:
Фильтр выполнен на микросхеме TL084, который представляет собой счетверенный операционный усилитель (ОУ). На первом ОУ выполнен буферный каскад сопряжения выходного и входных сопротивлений источника полезного сигнала и последующих фильтров НЧ, ВЧ и СЧ, на втором и третьем выполненные фильтры НЧ и ВЧ, которые представляют собой активные фильтры Баттерворта 2 порядка. На четвертом ОУ построен фильтр СЧ, который представляет собой суммирующе-вычитающее устройство, работающее по алгоритму Uсч=Uвх-Uнч-Uвч.
