Обладнання для електропостачання - Командоконтроллер ККТ-61

Опис

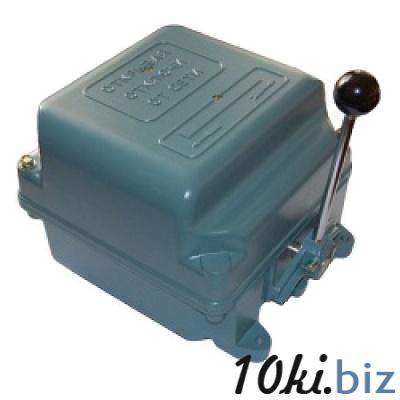

Командоконтроллер ККТ-61 (А) У2 — это силовое кулачковое устройство аппаратного управления, предназначенное для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока. В основном применяется в грузоподъемных механизмах (кранах), металлургическом производстве и других промышленных сферах с тяжелыми условиями работы.

Назначение и сфера применения ККТ-61

Кулачковые контроллеры серии ККТ-61 используются для дистанционного управления схемами крановых электродвигателей с фазным ротором. Они обеспечивают ступенчатое изменение сопротивления в цепях ротора и статора, что позволяет плавно разгонять, тормозить и менять направление вращения (реверс) крановых механизмов.

Основные объекты установки:

• Мостовые, козловые и башенные краны;

• Кран-балки и тяжелые лебедки;

• Металлургические и прокатные станы;

• Приводы выемочных и погрузочных машин.

Технические характеристики командоконтроллера ККТ-61

Расшифровка маркировки ККТ-61А У2

• ККТ — Контроллер Крановый Трехфазный (силовой).

• 6 — Серия (модернизированная).

• 1 — Число управляемых двигателей (один двигатель).

• А — Индекс модернизации (улучшенная конструкция контактной группы).

• У2 — Климатическое исполнение (У — умеренный климат) и категория размещения (2 — эксплуатация под навесом или в помещениях со свободным доступом воздуха).

Конструктивные особенности и принцип работы

Командоконтроллер ККТ-61 состоит из алюминиевого (или чугунного) литого основания и крышки, защищающей внутренние узлы от пыли и случайных брызг.

Внутри корпуса расположены:

1. Кулачковый вал — стальной вал с закрепленными на нем фасонными шайбами (кулачками) из изоляционного материала.

2. Контактные коммутационные элементы — пальцевые контакты с медными напайками, замыкание и размыкание которых происходит при вращении вала.

3. Рукоятка (рычаг) — выведена наружу и служит для ручного переключения положений оператором (крановщиком).

Принцип работы: При повороте рукоятки кулачковый вал вращается. Выступы кулачков нажимают на ролики подвижных контактов, заставляя их замыкаться или размыкаться в строго определенной последовательности (согласно диаграмме замыкания контактов). Это изменяет сопротивление в цепи ротора электродвигателя, регулируя его скорость и крутящий момент.

Схема замыкания контактов ККТ-61

Контроллер ККТ-61 имеет симметричную схему замыкания для хода «Вперед» и «Назад». Устройство управляет одновременно статорными цепями (для реверсирования) и тремя ступенями сопротивления в цепи ротора.

Перед монтажом обязательно сверяйтесь с принципиальной электрической схемой конкретного кранового электропривода!

Преимущества выбора ККТ-61

• Высокая надежность: Простая и проверенная временем механическая конструкция устойчива к вибрациям и перегрузкам.

• Ремонтопригодность: Любые детали (кулачки, контакты, пружины) легко заменить при плановом ТО, не меняя весь аппарат целиком.

• Безопасность: Наличие четкой фиксации положений рукоятки исключает случайное переключение режимов.

• Долговечность контактов: Использование качественных медных сплавов снижает электроэрозионный износ.

Условия эксплуатации и монтаж

Для долговечной работы ККТ-61 необходимо соблюдать следующие условия:

• Температура окружающей среды: от −45∘C до +40∘C.

• Высота над уровнем моря: не более 2000 м.

• Окружающая среда не должна содержать взрывоопасных газов, токопроводящей пыли и агрессивных паров, разрушающих металл и изоляцию.

• Рабочее положение — вертикальное (рукояткой вверх).

Как купить командоконтроллер ККТ-61

Мы предлагаем сертифицированные крановые командоконтроллеры ККТ-61А У2 напрямую от производителя. Все оборудование проходит заводской технический контроль и соответствует требованиям ГОСТ.

• Цена: Предоставляем скидки на оптовые партии.

• Доставка: Оперативная отправка транспортными компаниями по всей стране.

• Гарантия: Официальная гарантия от завода-изготовителя.

Для заказа заполните форму обратной связи на сайте, оставьте заявку через «Корзину» или свяжитесь с нашим отделом продаж по телефону.
