Опис

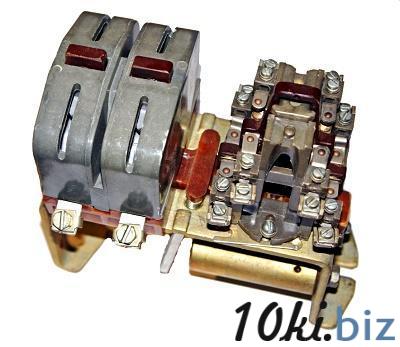

Контакторы серии МК (МК 1-01, МК 1-10, МК 1-11, МК 1-20, МК 1-22, МК 1-66, МК 2-01, МК 2-10, МК 2-11, МК 2-20, МК 2-30, МК 3-01, МК 3-10, МК 3-11, МК 3-20, МК 4-01, МК 4-10, МК 4-11, МК 4-20, МК 5-10, МК 5-20, МК 6-10, МК 6-20, МК 6-30) — это аппараты, предназначенные для дистанционного управления мощными электрическими цепями, главным образом, в цепях постоянного тока (DC). Они широко используются в системах управления тяговыми электродвигателями, приводами постоянного тока, а также в качестве коммутационных элементов в системах автоматизации и распределительных устройствах.

Несмотря на свое основное предназначение для постоянного тока, некоторые исполнения могут применяться и в цепях переменного тока.

---

Общее назначение и область применения

• Основное назначение: Дистанционное включение и отключение цепей постоянного тока под нагрузкой.

• Номинальное напряжение главной цепи: До 220 В постоянного тока (DC) и до 380 В переменного тока (AC).

• Напряжение катушки управления: Различные напряжения постоянного тока (например, 24 В, 75 В, 110 В, 220 В) или переменного тока (до 220 В AC).

• Область применения:

  • Электротранспорт (трамваи, троллейбусы, электровозы).

  • Крановое оборудование и подъемно-транспортные машины.

  • Системы управления мощными электроприводами постоянного тока.

  • Распределительные устройства и низковольтные комплектные устройства (НКУ).

---

⚙️ Расшифровка условного обозначения

Система обозначений контакторов МК четко указывает на их основные характеристики:

МК Х – ХХ

1. МК: Серийное обозначение (Магнитно-контактный).

2. Х (1-я цифра): Габарит и номинальный ток. Указывает на номинальный ток главной цепи:

   • МК1: до 40 А

   • МК2: до 63 А

   • МК3: до 100 А

   • МК4: до 160 А

   • МК5: до 250 А

   • МК6: до 400 А

3. Х (2-я цифра): Количество главных замыкающих (замыкающих) контактов.

4. Х (3-я цифра): Количество главных размыкающих (размыкающих) контактов.

• Пример: МК 1-22 означает контактор габарита 1 (40 А) с 2 главными замыкающими и 2 главными размыкающими контактами.

• Пример: МК 4-10 означает контактор габарита 4 (160 А) с 1 главным замыкающим и 0 главных размыкающих контактов.

---

Конструктивные особенности

Контакторы МК имеют открытое исполнение (степень защиты IP00) и предназначены для установки на металлическую или изоляционную панель.

• Магнитная система: Электромагнитная система с сердечником и якорем, обеспечивающая притяжение и удержание контактов в замкнутом состоянии при подаче напряжения на катушку.

• Главные контакты: Изготавливаются из материалов, устойчивых к электрической эрозии, часто с использованием серебряных напаек (электротехническая медь М1 с серебряными напайками).

• Дугогасительная система: Для эффективного гашения мощной дуги постоянного тока используются дугогасительные камеры с сильным магнитным дутьем. Это позволяет быстро смещать и гасить электрическую дугу, защищая контакты от повреждения.

• Вспомогательные контакты: Контакторы могут оснащаться блоками вспомогательных контактов для схем блокировки и сигнализации.

---

✨ Преимущества

1. Надежность в цепях DC: Специально разработаны для коммутации цепей постоянного тока, где гашение дуги является наиболее сложной задачей.

2. Широкий диапазон токов: Модельный ряд от 40 А до 400 А позволяет использовать их в различных промышленных установках.

3. Высокая износостойкость: Обладают высокой механической и коммутационной износостойкостью, необходимой для частых циклов работы.

---

Для точного подбора контактора МК, пожалуйста, укажите номинальный ток нагрузки, напряжение цепи управления (катушки) и требуемую конфигурацию главных контактов (количество замыкающих и размыкающих).
