Концевые выключатели - Концевой выключатель ВУ 150, ВУ 250

Описание

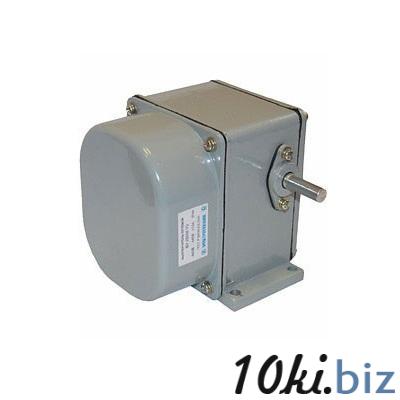

Концевые выключатели серии ВУ-150 и ВУ-250 — это специальные редукторные (путевые) выключатели, предназначенные для контроля и ограничения движения механизмов, которые совершают многооборотное или протяженное движение. Они незаменимы в тяжелых промышленных установках, особенно в крановом оборудовании и мощных электроприводах.

Основная особенность этих выключателей — наличие встроенного редуктора, который позволяет контролировать положение механизма после заданного количества оборотов его приводного вала.

---

Назначение и принцип действия

• Назначение: Коммутация цепей управления переменного и постоянного токов, сигнализация и ограничение хода механизмов, связанных с вращающимися частями.

• Принцип действия: Срабатывание контактов происходит не от однократного воздействия на рычаг (как у ВК), а после того, как приводной вал выключателя совершит заданное количество оборотов (например, 50 оборотов). Это достигается за счет червячного редуктора, который преобразует вращение вала в линейное перемещение контактных шайб.

• Основная сфера применения:

  • Краны всех типов (ограничение подъема крюка, передвижение тележки или моста).

  • Подъемные механизмы с большой длиной хода.

  • Механизмы, где требуется точное позиционирование.

---

⚙️ Основные технические характеристики (ВУ-150 / ВУ-250)

---

Ключевое отличие ВУ-150 от ВУ-250

Главное различие между моделями ВУ-150 и ВУ-250 заключается в количестве коммутируемых электрических цепей (контактных групп):

Примечание: В маркировке часто используется индекс "М" (например, ВУ-150М, ВУ-250М), который обозначает модернизированное исполнение с током длительного режима 10 А (по сравнению с более старыми моделями "А" с током до 20 А).

Конструктивные особенности

1. Корпус: Прочный литой корпус (часто из силумина), разделенный на две части: контактную и редукторную.

2. Редуктор: Состоит из червячного вала и червячного колеса. Редуктор обеспечивает пропорциональность между количеством оборотов входного вала и перемещением контактных шайб.

3. Контактная часть:

   • На валу червячного колеса установлены контактные шайбы (замыкающая и/или размыкающая).

   • При вращении вала шайбы входят в зацепление с рычагами контактов, обеспечивая их переключение.

   • Такой механизм позволяет устанавливать выключатель в любом промежуточном положении в пределах рабочего хода.

---

✨ Преимущества

• Контроль многооборотного движения: Идеально подходят для механизмов с большим ходом (крановые барабаны, лебедки) благодаря редукторному принципу действия.

• Универсальность: Эффективно работают как в цепях постоянного (DC), так и переменного (AC) тока.

• Надежность: Прочная, защищенная конструкция (IP54) гарантирует долгий срок службы в промышленных условиях.

• Гибкость: Модель ВУ-250 позволяет контролировать до двух цепей, что упрощает схему управления для двухстороннего ограничения хода.

---

Для выбора конкретного исполнения ВУ (например, для замены старого кранового выключателя), необходимо уточнить передаточное число редуктора (если требуется не 1:50) и климатическое исполнение (например, У2).
