Реле промежуточные - Реле РП-25

Описание

Реле РП-25 — это промежуточное электромагнитное реле, специально разработанное для применения в цепях переменного тока в качестве вспомогательного элемента. Оно широко используется в системах автоматики, управления и защиты для коммутации различных электрических цепей.

Основные характеристики и назначение

• Тип реле: Промежуточное электромагнитное, предназначенное для переменного тока. Это его ключевое отличие от РП-23, которое используется в цепях постоянного тока.
• Назначение: Передача команд управления, создание логических связей, размножение контактов и усиление сигналов в электрических схемах защиты и автоматики.
• Номинальные напряжения обмотки (переменный ток, 50/60 Гц):
  • 100 В
  • 127 В
  • 220 В
• Контактная система: Наиболее распространенное исполнение РП-25 имеет 4 замыкающих (4З) и 1 размыкающий (1Р) контакт. Однако конструкция реле позволяет путем перестановки контактных элементов на месте эксплуатации получить другие комбинации контактов:
  • 3 замыкающих и 2 размыкающих (3З+2Р)
  • 2 замыкающих и 3 размыкающих (2З+3Р)
  • 1 замыкающий и 4 размыкающих (1З+4Р)
• Номинальный ток контактов: До 5 А.
• Коммутационная способность контактов:
  • В цепях переменного тока: до 500 ВА (при напряжении до 250 В и токе до 5 А).
  • В цепях постоянного тока: до 100 Вт (при напряжении до 250 В и токе до 2 А).
• Напряжение срабатывания: Не более 85% от номинального напряжения (при нагреве до установившегося теплового состояния).
• Напряжение возврата (отпускания): Не менее 3-5% от номинального напряжения.
• Потребляемая мощность при номинальном напряжении: Не более 10 ВА.
• Время срабатывания: Не более 0,06 с (60 мс).
• Механическая износостойкость: 100 000 циклов ВО (включений-отключений).
• Коммутационная износостойкость (с нагрузкой на контактах): 10 000 циклов ВО.
• Климатическое исполнение: УХЛ4 (умеренный и холодный климат, категория размещения 4) или О4 (общеклиматическое).
• Диапазон рабочих температур: От -20°С до +55°С (для УХЛ4).
• Степень защиты: IP40 (оболочка реле), IP00 (выводы для присоединения проводников).
• Способ присоединения внешних проводников: Может быть заднее или переднее (указывается при заказе).
• Габаритные размеры: Ориентировочно 67x128x118 мм.
• Масса: Не более 0,825 кг.

Конструктивные особенности

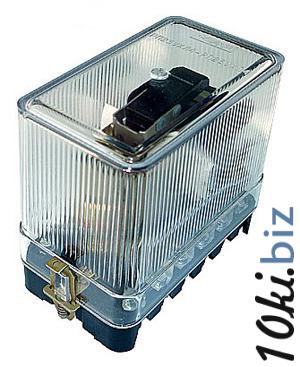

• Реле РП-25 обычно имеет корпус, состоящий из основания (цоколя) и съемного прозрачного кожуха, что позволяет визуально контролировать состояние контактов.
• Все элементы схемы реле смонтированы внутри корпуса.
• Надежная работа обеспечивается в условиях вибрационных нагрузок (частота 10-100 Гц при ускорении не более 0,25g).

Применение

Реле РП-25 является важным элементом в:

• Системах релейной защиты и автоматики: Для реализации логических функций, усиления слабых сигналов и размножения контактов.
• Промышленном оборудовании: В цепях управления электроприводами, насосами, компрессорами, вентиляционными системами и другими агрегатами, работающими от переменного тока.
• Низковольтных комплектных устройствах (НКУ): В качестве вспомогательных реле в шкафах управления и распределительных щитах.

РП-25 – это надежное и проверенное временем решение для задач коммутации в цепях переменного тока.
